Z系列多回轉電動閥門執行器，是針于小口徑閘閥、截止閥而延伸出來的一種新產品。改變了小口徑電動閘閥以“大欺小”的局面。其適用于啟閉件做直線運動的閥門，如:小口徑閘閥和小口徑截止閥等。用丁閥的人、A|能可靠、控制系統先進、遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
Z系列多回轉精小型電動閥門執行器有:開關型、無源型、開度型、電子式、智能型等。按連接型式，還分為轉矩型和推力型。
咨詢熱線：13556667439

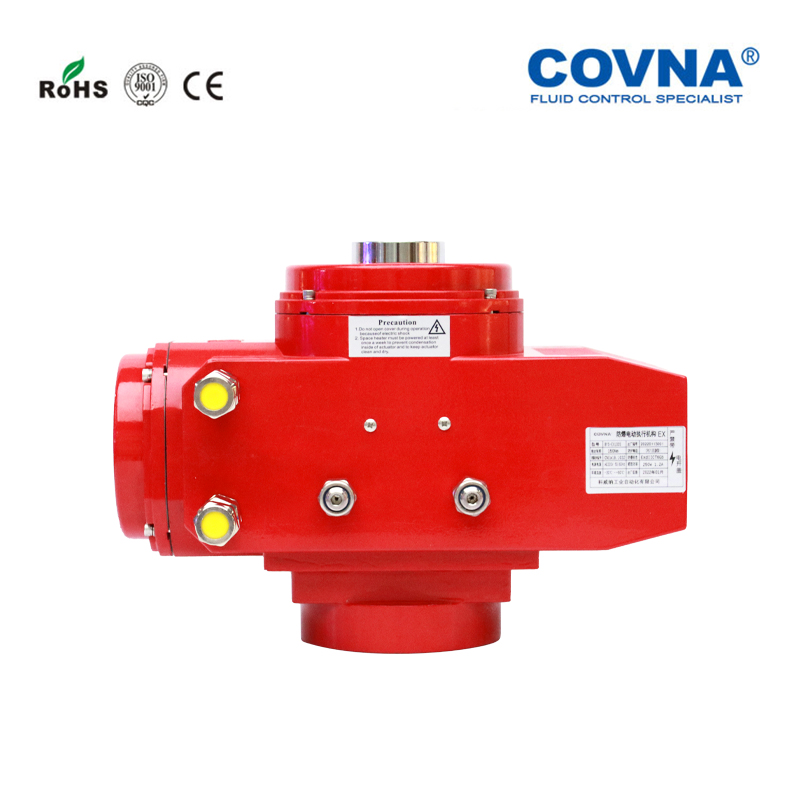

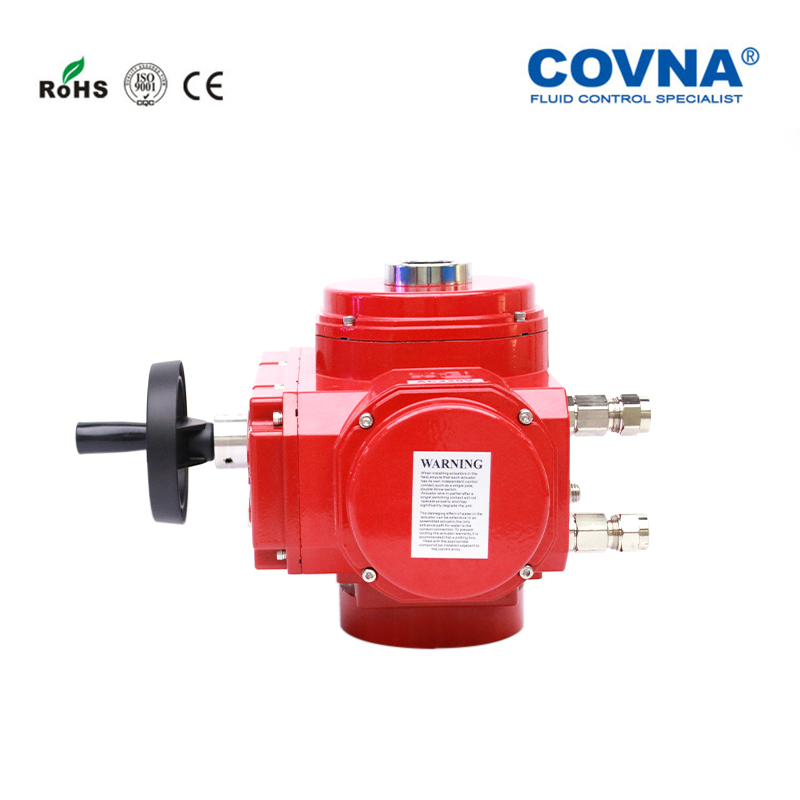

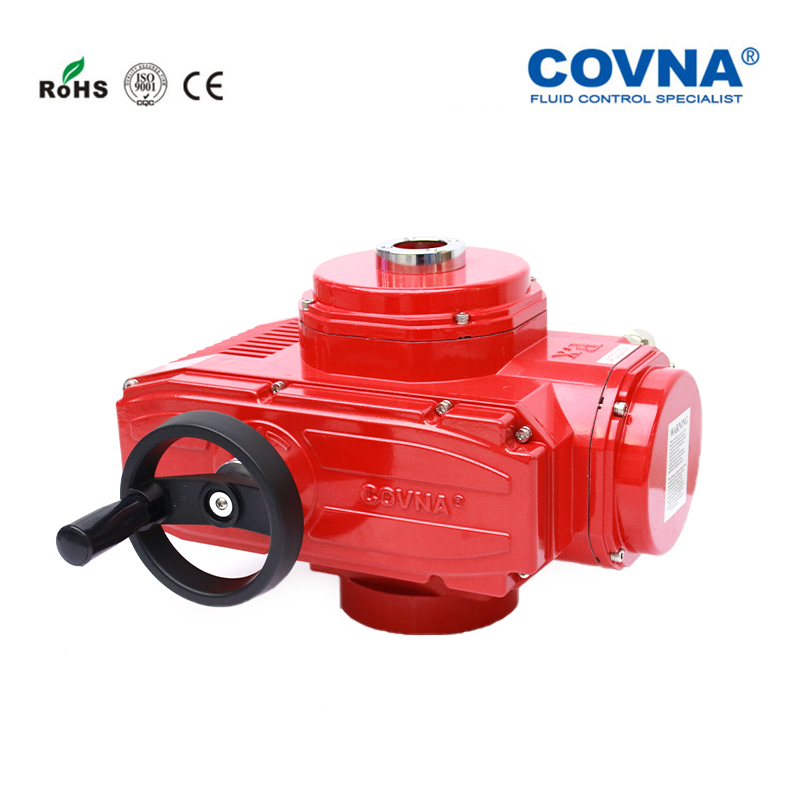

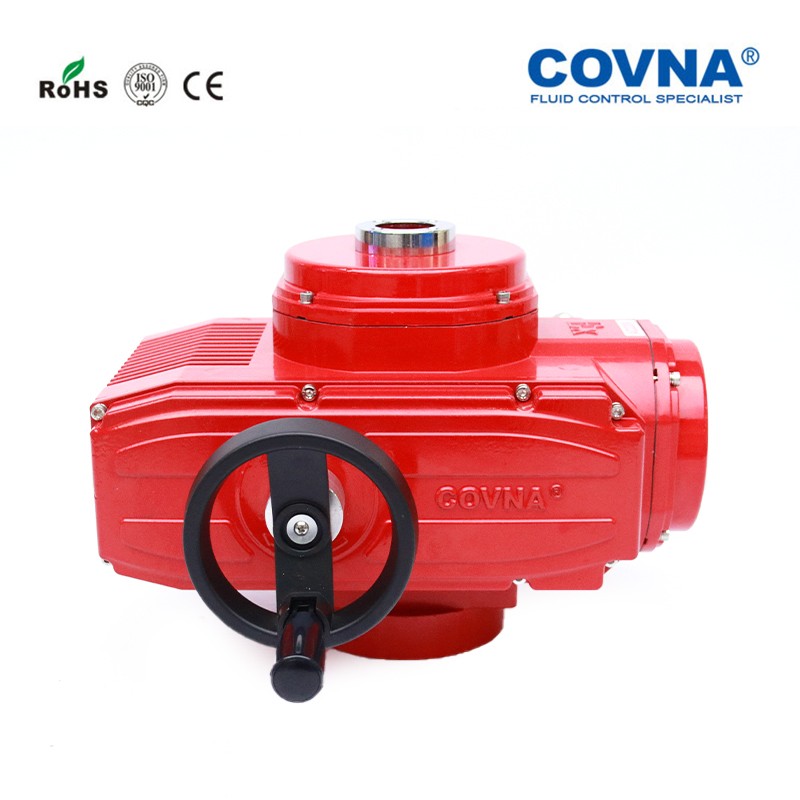

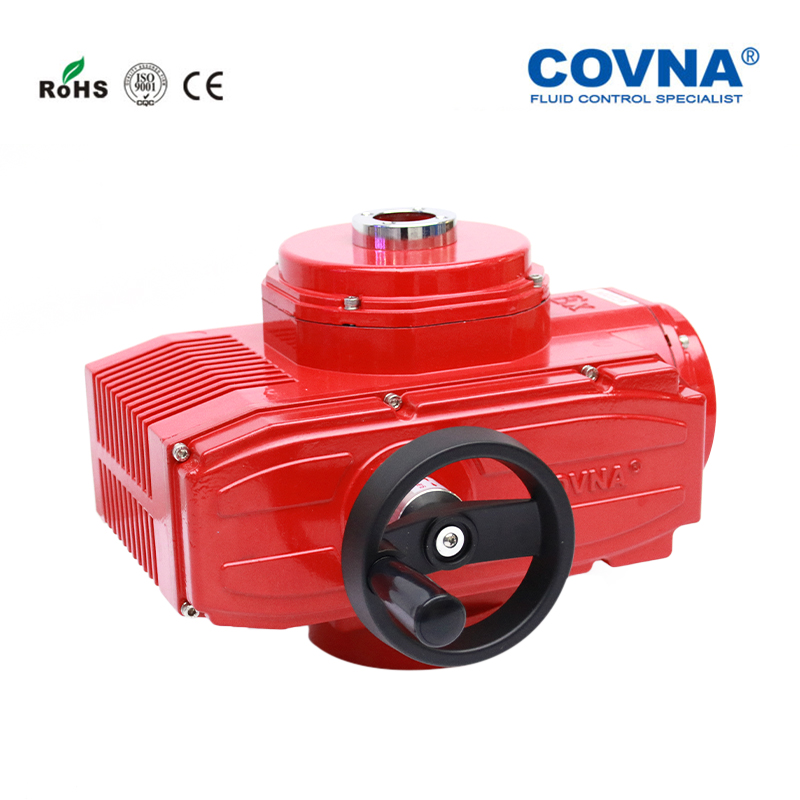

HK-EXCT6系列防爆電動執行器是引進國外最新技術研制的新一代產品，其設計獨特、款式新有高智能、高防護性能、體積小、集成度高、使用壽命長、性能穩定等特點。可現場操作,也穎;具可遠距離控制，適應于控制0°-270°旋轉的閥門及其它同類產品。如蝶閥、球閥、風閥、擋板閥、旋塞閥、百葉閥等其它適合0°-270°旋轉的設備?？蓾M足工業自動化控制管理的各種要求它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或者0-10VDC電壓信號為控制信號，可使閥門運動到所需位置實現其自動控制，最大輸出扭矩達3000N.M。廣泛應用于石油、化工、冶金、水處理、船舶、造紙、電廠、印染、食品加工、制藥及樓宇自動化系統等眾多行業。
二、產品特點
1、功能強勁:智能調節型、比例型、開關型、各類信號輸出型應有盡有;
2、體小量輕:體積和重量?jī)H相當于傳統產品的35%左右;
3、美觀大方:鋁合金壓鑄外殼、精美流暢、且可減少電磁干擾;
4、性能可靠:軸承和電氣元件等關鍵零部件采用進口名牌產品;
5、高標防護:IP68高標準防護等級
6、精密耐磨:蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性好;
7、回差極小:一體化結構避免了鍵聯結的間隙、傳動精度高;
8、安全保證:通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障;
9、配套簡單:采用單相電源、外接線路簡單、也可做380V、直流電源;
10、使用方便:免加油、免點檢、防水防銹、任意角度安裝;
11、多種速度:全程時間3秒、9秒、13秒、15秒、30秒、50秒、100秒、150秒(出廠前已設定);12、智能數控:智能控制模塊集成于電動執行器本體內，無需外接定位器，數字設定、數字整定、高度精確、自我診斷、一機多能。
13、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。集位置反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。14、有現場數字顯示和手操功能: 執行器控制模塊帶有數字顯示屏，能夠顯示執行器開度;并且能夠通過控制模塊上的按鍵，進行現場操作。
有菜單設置功能:智能控制模塊具有菜單設置鍵，通過菜單鍵可隨意設置執行器控制方式、15、控制精度、保護措施等。
16、有自調整功能:執行器電氣行程(電氣零位、滿位)確定后，執行器能夠自動標定電氣零位、滿位輸出，無須人工調整。
17、有程序設定上下限功能: 可通過按鍵設定執行器上下限行程。18、有斷信號設定執行器動作方式功能:執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。
19、有電子剎車功能:執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。
20、有錯誤代碼故障功能:執行器出現故障時，控制模塊顯示屏顯示錯誤代碼，指示故障原因。

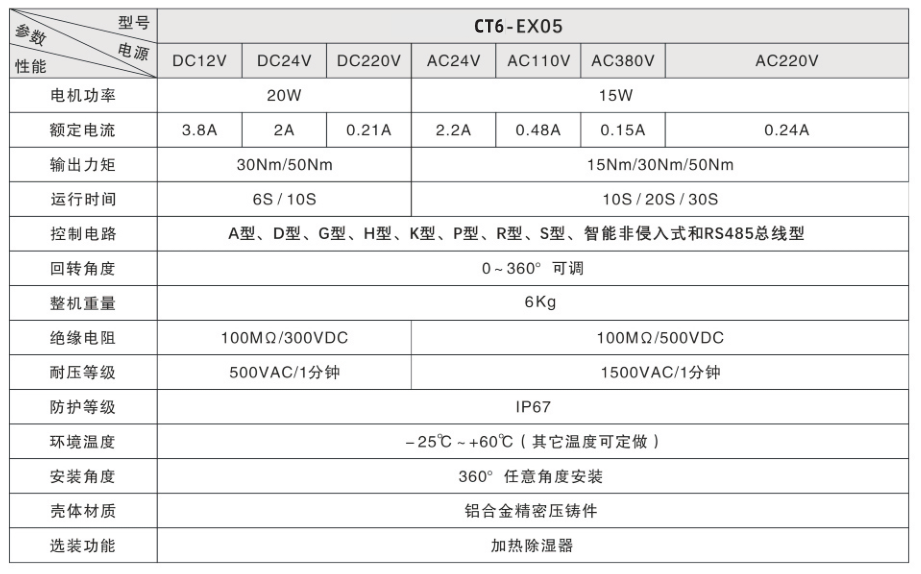

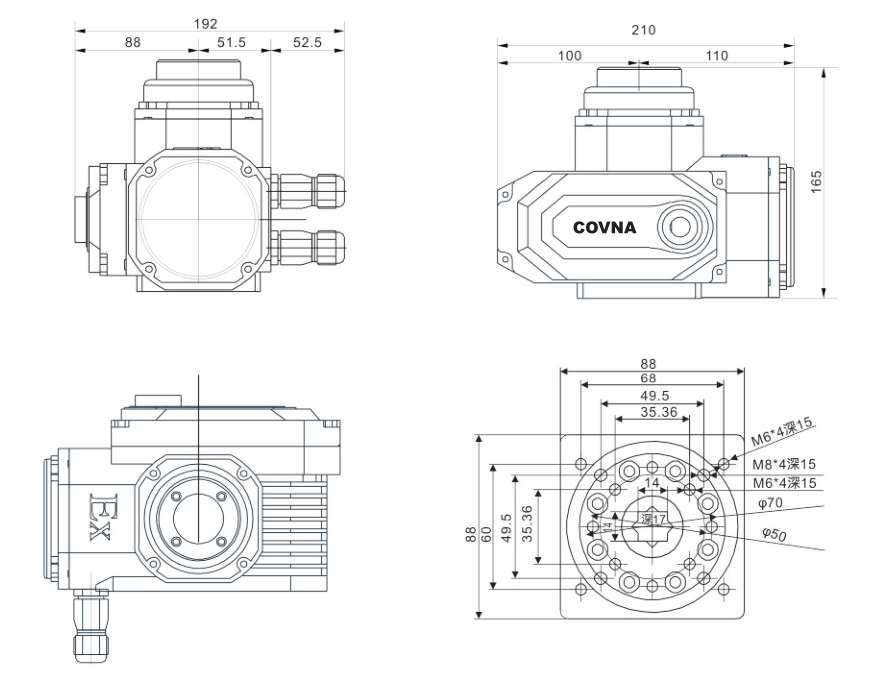

智能型CT6防爆電動執行器外形尺寸（不同尺寸閥體需要配不同大小執行器，下面以CT6-EX05為例）：
HK-EXCT6系列防爆電動執行器是引進國外最新技術研制的新一代產品，其設計獨特、款式新有高智能、高防護性能、體積小、集成度高、使用壽命長、性能穩定等特點?？涩F(xiàn)場操作,也穎;具可遠距離控制，適應于控制0°-270°旋轉的閥門及其它同類產品。如蝶閥、球閥、風閥、擋板閥、旋塞閥、百葉閥等其它適合0°-270°旋轉的設備?？蓾M足工業自動化控制管理的各種要求它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或者0-10VDC電壓信號為控制信號，可使閥門運動到所需位置實現其自動控制，最大輸出扭矩達3000N.M。廣泛應用于石油、化工、冶金、水處理、船舶、造紙、電廠、印染、食品加工、制藥及樓宇自動化系統等眾多行業。
二、產品特點
1、功能強勁:智能調節型、比例型、開關型、各類信號輸出型應有盡有;
2、體小量輕:體積和重量?jī)H相當于傳統產品的35%左右;
3、美觀大方:鋁合金壓鑄外殼、精美流暢、且可減少電磁干擾;
4、性能可靠:軸承和電氣元件等關鍵零部件采用進口名牌產品;
5、高標防護:IP68高標準防護等級
6、精密耐磨:蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性好;
7、回差極小:一體化結構避免了鍵聯結的間隙、傳動精度高;
8、安全保證:通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障;
9、配套簡單:采用單相電源、外接線路簡單、也可做380V、直流電源;
10、使用方便:免加油、免點檢、防水防銹、任意角度安裝;
11、多種速度:全程時間3秒、9秒、13秒、15秒、30秒、50秒、100秒、150秒(出廠前已設定);12、智能數控:智能控制模塊集成于電動執行器本體內，無需外接定位器，數字設定、數字整定、高度精確、自我診斷、一機多能。
13、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。集位置反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。14、有現場數字顯示和手操功能: 執行器控制模塊帶有數字顯示屏，能夠顯示執行器開度;并且能夠通過控制模塊上的按鍵，進行現場操作。
有菜單設置功能:智能控制模塊具有菜單設置鍵，通過菜單鍵可隨意設置執行器控制方式、15、控制精度、保護措施等。
16、有自調整功能:執行器電氣行程(電氣零位、滿位)確定后，執行器能夠自動標定電氣零位、滿位輸出，無須人工調整。
17、有程序設定上下限功能: 可通過按鍵設定執行器上下限行程。18、有斷信號設定執行器動作方式功能:執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。
19、有電子剎車功能:執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。
20、有錯誤代碼故障功能:執行器出現故障時，控制模塊顯示屏顯示錯誤代碼，指示故障原因。
智能型CT6防爆電動執行器外形尺寸（不同尺寸閥體需要配不同大小執行器，下面以CT6-EX05為例）：
請注意，安裝后一定要對執行器進行調整后才可使用
電動執行機構與閥門組裝后，必須對行程控制器進行調整，方可使用;注意:調整前，必須檢查電機的旋向，控制線路是否正確，以防電機失控。
9.1行程控制器的調整
9.1.1全關位置的調整
注:先調關向，后調開向。
a)用手動將閥門關嚴;
b)用螺絲刀壓下頂桿并轉90°卡住,使主動小齒輪(八齒輪)與計數器個位齒輪完全脫開;
c)按關向箭頭旋轉關向調整軸，直到關向凸輪動作為止;
d)旋回頂桿至原來的位置,使主動小齒輪(八齒輪)與計數器兩邊的個位齒輪正確嚙合，此時一定要用螺絲刀旋轉一下關向調整軸,以確保其正確嚙合。
9.2.1全開位置的調整
a)用手動將閥門開到所需的位置;
b)壓下頂桿并轉90°卡住;使主動小齒輪(八齒輪)與計數器個位齒輪完全脫開;c)按開向箭頭旋轉開向調整軸，直到開向凸輪動作為止;
d)旋回頂桿至原來的位置,使主動小齒輪(八齒輪)與計數器兩邊的個位齒輪正確嚙合，此時一定要用螺絲刀旋轉一下開向調整軸,以確保其正確嚙合。
故障排除
序號 | 故障 | 原因 | 排除方法 |
1 | 電機起不動
| 1. 電源線脫開 2.控制線路 故障3.行程或力矩控制機.構失靈 | 1. 檢查電源線 2.排除線路 故障 3.排除行程或力矩控制機構故障 |
2 | 輸出軸旋向不符合規定 | 電源相序接反 | 調換任意兩電源線 |
3 | 電機過熱
| 1. 連續工作時間太長 2.-.相線斷開 | 1.停止電機，使電機冷卻 2.檢查電源線 |
4 |
運行中電機停轉
| 1.閥門有幫 2.電動裝 置過載,力矩控制機構動作 | 1.停止電機，使電機冷卻 2. 檢查電源線 |
5 | 閥門到位后電機.不停轉或燈不亮
| 1.行程或力矩控制機構有故障 2. 行程控制機構調整不當 | 1.檢查行程或力矩控制機構 2.重新調整行程控制機構 |
6 | 遠方無閥位信號
| 1.電位器齒輪緊定螺釘松動 2.遠傳電位器故障 | 1.擰緊電位器齒輪緊定螺釘 2. 檢查更換電位器 |
請注意，安裝后一定要對執行器進行調整后才可使用
電動執行機構與閥門組裝后，必須對行程控制器進行調整，方可使用;注意:調整前，必須檢查電機的旋向，控制線路是否正確，以防電機失控。
9.1行程控制器的調整
9.1.1全關位置的調整
注:先調關向，后調開向。
a)用手動將閥門關嚴;
b)用螺絲刀壓下頂桿并轉90°卡住,使主動小齒輪(八齒輪)與計數器個位齒輪完全脫開;
c)按關向箭頭旋轉關向調整軸，直到關向凸輪動作為止;
d)旋回頂桿至原來的位置,使主動小齒輪(八齒輪)與計數器兩邊的個位齒輪正確嚙合，此時一定要用螺絲刀旋轉一下關向調整軸,以確保其正確嚙合。
9.2.1全開位置的調整
a)用手動將閥門開到所需的位置;
b)壓下頂桿并轉90°卡住;使主動小齒輪(八齒輪)與計數器個位齒輪完全脫開;c)按開向箭頭旋轉開向調整軸，直到開向凸輪動作為止;
d)旋回頂桿至原來的位置,使主動小齒輪(八齒輪)與計數器兩邊的個位齒輪正確嚙合，此時一定要用螺絲刀旋轉一下開向調整軸,以確保其正確嚙合。
故障排除
序號 | 故障 | 原因 | 排除方法 |
1 | 電機起不動
| 1. 電源線脫開 2.控制線路 故障3.行程或力矩控制機.構失靈 | 1. 檢查電源線 2.排除線路 故障 3.排除行程或力矩控制機構故障 |
2 | 輸出軸旋向不符合規定 | 電源相序接反 | 調換任意兩電源線 |
3 | 電機過熱
| 1. 連續工作時間太長 2.-.相線斷開 | 1.停止電機，使電機冷卻 2.檢查電源線 |
4 |
運行中電機停轉
| 1.閥門有幫 2.電動裝 置過載,力矩控制機構動作 | 1.停止電機，使電機冷卻 2. 檢查電源線 |
5 | 閥門到位后電機.不停轉或燈不亮
| 1.行程或力矩控制機構有故障 2. 行程控制機構調整不當 | 1.檢查行程或力矩控制機構 2.重新調整行程控制機構 |
6 | 遠方無閥位信號
| 1.電位器齒輪緊定螺釘松動 2.遠傳電位器故障 | 1.擰緊電位器齒輪緊定螺釘 2. 檢查更換電位器 |
